En el drenaje de cubiertas planas, existen dos enfoques principales para la evacuación de aguas pluviales: el sistema de sumideros tradicional y el sistema de sumideros sinfónicos. Cada uno de estos sistemas tiene características distintivas que los hacen más o menos adecuados según las circunstancias específicas del proyecto. A continuación, se analizan las diferencias clave entre ambos sistemas.

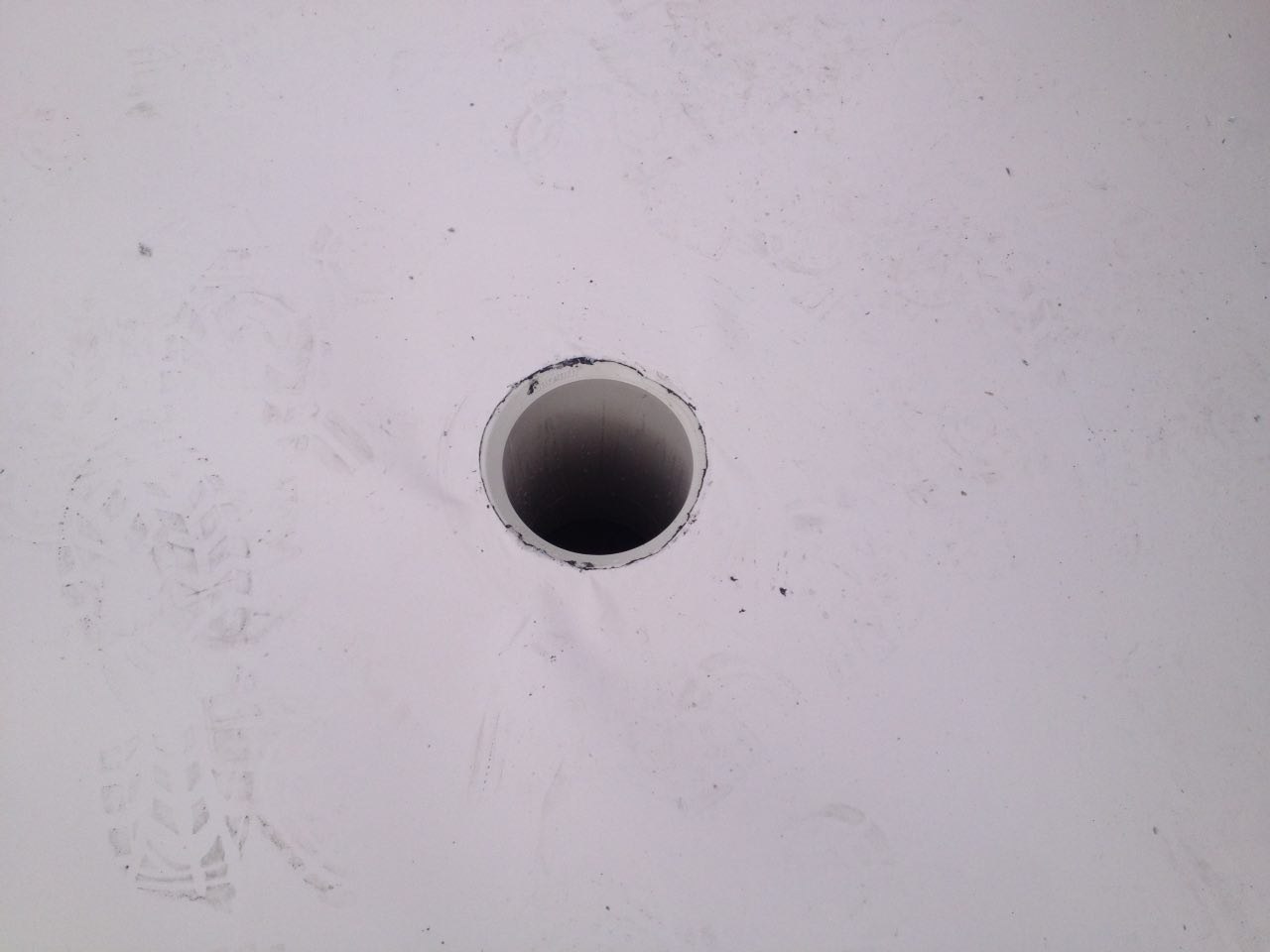

Sistema de sumideros tradicional

Características

1. Gravitacional: El sistema tradicional se basa en la gravedad para evacuar el agua. El agua fluye desde los sumideros a través de tuberías inclinadas que dirigen el agua hacia abajo y afuera del edificio.
2. Tuberías de gran diámetro: Para asegurar un drenaje adecuado, las tuberías en un sistema tradicional son de bastante mayor diámetro comparado con un sistema sinfónico.
3. Pendiente: Este sistema requiere que las tuberías tengan una pendiente constante para asegurar el flujo de agua.
4. Ventilación: Necesita sistemas de ventilación para evitar la creación de vacíos de aire y asegurar un flujo continuo de agua.
5. Velocidad de flujo: El flujo de agua en un sistema gravitacional es más lento comparado con un sistema sinfónico.

Ventajas

• Simplicidad: La instalación y el diseño de un sistema tradicional es generalmente más simple y bastante menos costoso.
• Menos mantenimiento específico: No requiere sistemas complejos de mantenimiento, lo que puede reducir los costos operativos a largo plazo.

Desventajas

• Requerimientos de Espacio: Las tuberías de mayor diámetro y la necesidad de pendientes requieren más espacio, lo que en ocasiones puede ser un condicionante.
• Eficiencia limitada: La eficiencia del drenaje en algunos momentos de lluvia intensa puede ser menor en comparación con sistemas sinfónicos.

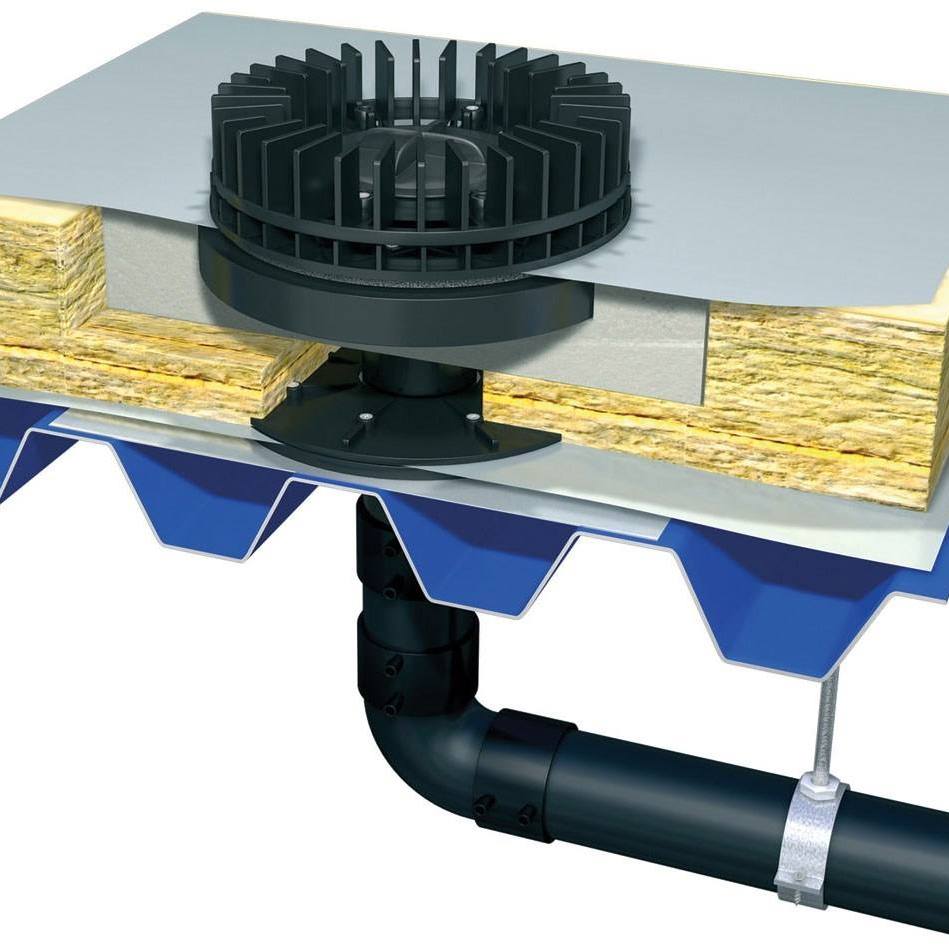

Sistema de Sumideros Sinfónicos

Características

1. Sifón: Utiliza el principio del sifón para evacuar el agua, lo que permite que las tuberías se llenen completamente de agua, eliminando el aire en el sistema y creando una succión que acelera el flujo de agua.
2. Tuberías de menor diámetro: Gracias a la mayor velocidad de flujo, las tuberías son de un notable menor diámetro comparado con un sistema tradicional.
3. Instalación horizontal: Las tuberías pueden ser instaladas horizontalmente o con pendientes mínimas, lo que proporciona mayor flexibilidad en el diseño.
4. Velocidad de flujo elevada: La velocidad del flujo de agua es mucho mayor debido al efecto sifón, lo que permite evacuar grandes volúmenes de agua rápidamente.
5. Menor número de sumideros: Dado que puede manejar mayores volúmenes de agua, se puede analizar reducir el número de sumideros en la cubierta.

Ventajas

• Eficiencia de espacio: La capacidad de utilizar tuberías de menor diámetro y la instalación horizontal reduce los requerimientos de espacio.
• Eficiencia hidráulica: Es altamente eficiente en la evacuación de grandes volúmenes de agua, como precipitaciones intensas.

Desventajas

• Coste inicial: La instalación de un sistema sinfónico es bastante más costosa debido a la necesidad de componentes especializados, una mayor complejidad en el diseño y que requiere de instaladores especializados y generalmente aprobados por el fabricante del sistema sifónico.
• Mantenimiento: Para asegurar que el sistema funcione correctamente, el mantenimiento y limpieza tiene que ser exhaustivo y esa es una costumbre poco arraigada en las cubiertas de nuestro país.

Comparación en el contexto de una cubierta plana con impermeabilización

Eficiencia de Drenaje

En una cubierta plana con impermeabilización, la eficiencia del drenaje es crucial para evitar acumulaciones de agua que puedan provocar problemas con diferentes derivadas, algunas muy gravosas como el colapso de la propia cubierta. Los dos sistemas son eficientes, el sinfónico, con su capacidad para manejar grandes volúmenes de agua rápidamente, generalmente ofrece una mayor eficiencia contra la acumulación de agua en momento de lluvia intensa, pero necesita acumular el agua y crear el vacío para entrar en funcionamiento a pleno rendimiento, por lo que en un primer momento es necesaria la acumulación de agua, cosa que no pasa en el sistema tradicional.

Costes de instalación y mantenimiento

• Instalación: El sistema tradicional es más económico, sencillo de instalar y lo puede hacer cualquier especialista en fontanería. Además, utiliza sumideros tradicionales compatibles con el tipo de lámina impermeabilizante y que se suelda directamente a la lámina impermeabilizante. En el caso del sistema sifónico, como ya se ha comentado requiere de instaladores especializados y generalmente aprobados por el fabricante del sistema sifónico. En este caso los sumideros son específicos del sistema de drenaje y suelen tener un dispositivo de presión con un aro y tornillos para conseguir la estanqueidad, a diferencia de los sistemas tradicionales a los que la lámina se suelda por termofusión (en el caso de láminas sintéticas) al propio sumidero. De todas formas, en cualquiera de los dos casos la estanqueidad en ese punto no suele ser problemática.

• Mantenimiento: Aquí es donde está la clave. Tenemos cultura del mantenimiento de nuestro vehículo, pero no hay cultura del mantenimiento de la cubierta, además como no se sube habitualmente y no se ve, no se le da la importancia que tiene. El sistema tradicional puede requerir menos mantenimiento. El sistema sinfónico, si bien más complejo, en el caso se tener que llevar a cabo una reparación tiene que acudir el especialista autorizado que además probablemente no esté cerca geográficamente y eso suele aumentar mucho la factura de la reparación.

Flexibilidad y diseño

La flexibilidad del sistema sinfónico en términos de instalación de tuberías y menor necesidad de pendientes puede ser ventajosa en proyectos donde el espacio es limitado o el diseño arquitectónico es complejo. El sistema tradicional, aunque menos flexible, es robusto y fiable para configuraciones más simples.

Conclusión

La elección entre un sistema de sumideros sinfónicos y uno tradicional en una cubierta plana con impermeabilización depende de varios factores, incluyendo el presupuesto, la eficiencia requerida, la complejidad del diseño y las condiciones específicas del sitio. Un análisis detallado de las necesidades del proyecto y las características de cada sistema es esencial para tomar una decisión correcta que maximice la eficacia y durabilidad del sistema de drenaje. Lo que sí que hay que tener claro es que si elegimos la opción sifónica, deberemos tener muy claro que la limpieza de la cubierta, sobre todo sus partes bajas donde se encuentran los sumideros sifónicos, tiene que ser muy exhaustiva y continua, porque este sistema con suciedad pierde una gran parte de sus virtudes. Siempre se recomienda tener un contrato anual de mantenimiento de cubierta con una empresa especializada, tanto si la cubierta tiene un drenaje tradicional, como sifónico, pero en el segundo caso se podría decir que es imprescindible y con un nivel de servicio mas intenso.
